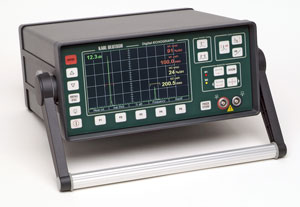

Ультразвуковой дефектоскоп
|
| Прецизионные измерения, в том числе и при автоматизированном контроле. | |
|
|
|
| Эксплуатация | |
Легко распознаваемая символика на клавишах/ключах позволяет оператору иметь прямой доступ к основным необходимым функциям (Усиление, Диапазон, Строб, Порог срабатывания). Две дополнительные клавиши/ключа могут быть произвольно назначены для инициализации любой функции. Клавиша/ключ меню дает доступ к «меню» (диалоговый режим), оперируя поворотной ручкой, оператор может выбрать любую функцию из «меню». Вся индикация на дисплее, даже сообщения об ошибках в случае неправильного действия оператора, представляются в виде текстового сообщения на языке вашего выбора (см. информацию для заказа). Также, оператор может работать на одном языке, а распечатывать протоколы испытания на другом языке.
|
|
| Ультразвуковые характеристики | |
| Комбинация чрезвычайно короткого времени нарастания передатчика (5 нс) и очень широкая частотная полоса пропускания усилителя (40MГц) гарантирует превосходное разрешение по расстоянию и наблюдение фактически неискаженного отражённого сигнала (ЭХО). В дополнении ко всему, низкочастотный диапазон в комбинации с генератором зондирующих импульсов мощностью 350В позволяет контролировать объекты большой толщины или объекты из материала с большим затуханием звуковой волны. | |
| Особенности | |
|
В дополнение к обычной развёртки сигнала, результаты представляются и в числовой форме: амплитудная сигнала, глубина залегания, дальность до отражателя по лучу (проекция). Они отображаются на дисплее вместе с важными параметрами контроля. Отображение детектированного, отраженного сигнала может замирать, запоминаться (как бы замерзать) на дисплее, независимо от радиочастотного сигнала и метода детектирования. Аппаратный строб импульс позволяет в реальном масштабе времени (330 Гц) фиксировать сигнал от дефекта. Однократное нажатие клавиши включает «лупу» строба, изменяя при этом ширину строб импульса, а зона срабатывания строба распространяется на всю ширину экрана. Реализованы обе функциональные возможности: ВРЧ (Временная Регулировка Чувствительности) и графическое представление компенсационной кривой. Однажды выбранные параметры и функции контроля могут быть сохранены и вызваны из памяти однократным нажатием клавиши. Таким же образом, результаты испытаний, включая A-Scans, могут быть сохранены, а позже вызваны из памяти и переданы на компьютер или принтер. Брызгозащитный кожух (лучше, чем предусмотрено в IP54) позволяет проводить контроль объектов во влажных или пыльных помещениях. Вес без принадлежностей 3,7 кг (для 1091 и без батарей) облегчает переноску.
Диагональ дисплея 16,4 см. Памят рассчитана на 224 набора данных, включая А-скан, параметры настройки и время.
|
|
- Прочный корпус
- Встроенная батарея обеспечивает 13 ч непрерывной работы
- Возможность выбора цветовой схемы отображения результатов контроля
- Режим сравнения А-скана
- Стоп-кадр
- USB интерфейс
- VGA вывод для внешнего монитора
- База данных для 99 преобразователей
- ЧСИ от 8 до 1500 Гц
- Отслеживание стробов в реальном времени
- Режимы АСД: внутренний, внешний, по 1-му эхо-импульсу
- Возможность обновления прошивки
- Соответствие EN 12668-1
| Информация для заказа |
Прибор
|
|
|
ECHOGRAPH 1091 Basic |
1091.101 |
|
ECHOGRAPH 1091 DAC |
1091.201 |
|
ECHOGRAPH 1091 AVG/DAC |
1091.301 |
