Назначение
Легкий в использовании прибор для измерения глубины поверхностных трещин в металлах. Предоставляет возможность оценить распространение, ориентацию или угол наклона трещины для принятия решения о возможности восстановления детали, а также контролировать увеличение трещины во время эксплуатации.
Преимущества RMG4015
С использованием переменного тока измерение получило преимущество поверхностного эффекта. Ток протекает вблизи поверхности и это ведет к возникновению контура трещины большой величины. Дополнительное преимущество: Ввиду того, что используется малый импульсный ток, при достижении требуемого результата появляется возможность избежать окалины на местах контакта на объекте контроля.
Малогабаритное, работающее на батареях, портативное устройство сочетает в себе генерацию тока, методику измерения и микропроцессорную оценку и может легко использоваться на любых рабочих площадках. RMG оптимизирован для работы со сталью, железом и аустенитными материалами. Градуировка по конкретному материалу адаптирует прибор для определения электрических и магнитных свойств. Для этих целей RMG предлагает различные методы градуировки: В самом простом случае достаточно провести сравнительное измерение на месте без трещин на объекте контроля. Более высокая точность достигается путем сравнительного измерения на канавочном эталоне с глубиной близкой к предполагаемой глубине трещины. Многократная градуировка на канавочных эталонах различных глубин, покрывающих весь диапазон измерения, ведет к наилучшему результату.
Толщиномер RMG 4015 также можно использовать для медных, латунных, алюминиевых и других металлических материалов (однако диапазон измерения и точность может понизиться).
Метод измерений
В RMG используется метод падения напряжения переменного тока: по двум электродам, расположенных слева и справа от трещины, по объекту контроля пропускают постоянный по величине переменный ток. Падение напряжения между двумя дополнительными электродами, расположенными с лева и справа по отношению к трещине, пропорционально глубине трещин. Условия для достоверного измерения: электрические и магнитные свойства материала вокруг трещины достаточно однородны. Ширина трещины почти не влияет на результат измерения. Для измерения глубины наклонной трещины частота переменного тока автоматически снижается для того, чтобы электрический ток покрывал большую площадь объекта контроля. В зависимости от положения внешнего электрода (расположенного либо слева либо справа по отношению к трещине) возникают разные падения напряжения, которые используются для вычисления угла.
Технические характеристики
| Назначение | Измерение глубины поверхностных трещин токопроводящих материалов |
| Принцип измерения | Метод падения напряжения переменного тока |
| Размеры (ШхВхД) | 83 мм х 151 мм х 35мм |
| Вес | 225 г |
| Энергопотребление | 2 х 1,5 В щелочно-марганцовая сухая батарея, размер АА, либо 2 х 1,2 В никель-кадмиевые или никель-металлогидридные батареи, размер АА. Оптическая сигнализация разрядки батарей. |
| Время работы | Не менее 11,5 часов с щелочно-марганцовыми сухими батареями |
| Хранение информации | Общее количество записей 3850 значений до 300 групп. Для каждой группы может быть произведена распечатка статистического значения. Эта оценка определяет минимальное значение, максимальное значение, среднее значение и стандартное отклонение. |
| Диапазон измерения | От 0 до 99 мм |
| Точность измерения | В зависимости от материала и диапазона измерения. Типичное значение для поправки на материал в дух точках: ферромагнитный материал от 3 до 15 %, аустенитный от 3 до 25 %. |
| Серийный интерфейс | RS 232C для принтера Карл Дойч или ПК: 4800 бод, 8 информационных битов, 1 стоповый бит, без бита четности. В наличии USB-адаптер. |
| Внешние условия | Рабочая температура: от 0°С до 45 °С, температура хранения: от -20 °С до 60 °С без батарей От 0°С до 45 °С со вставленными в прибор батареями (в зависимости от типа и марки) |
Основные характеристики и преобразователи
Все характеристики RMG
- Идеальное дополнение для Магнитно-порошкового контроля или Капиллярного контроля
- Малогабаритный, работающий на батарее портативный прибор
- Малый вес (225 г)
- Отображение глубины трещины в мм или дюймах
- Удобный интерфейс
- Измерение глубины также и для наклонных трещин ферромагнитных материалов, возможно разрешение в 10° в стали
- Ориентация наклонных трещин определяется при помощи установки специального преобразователя
- Прочная конструкция преобразователя
- Простой подбор нужного преобразователя: Три стандартных преобразователя подходят для большинства объектов контроля
- Специальные преобразователи для поверхностей сложной формы и труднодоступных мест
- Прочные, заменяемые и покрытые золотом контактные иглы
- Интерфейс для принтера и ПК
- Память значений измерения
- Быстрое измерение (1 измерение за 1 секунду)
- Одиночные и непрерывные измерения
- Широкий выбор дополнительного оборудования: блок управления, ткань для тонкой очистки
- Самозакручивающиеся или игольчатые контакты
- Техническая литература «Толщинометрия электродным методом» в комплекте
Измерение глубины трещины наклонной трещины после определения угла

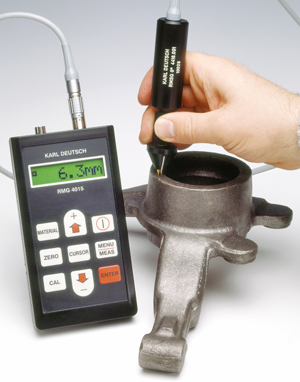

Измерение прямой трещины на малой площади
Решение для любой проблемы
| Стандартные преобразователи (все размеры в мм) |
Спецификация |
 |
Преобразователь RMSQ 0° Квадратное расположение контактов для измерения прямых трещин в труднодоступных местах К-т. 1 набор запасных контактов (стандартные контакты) |
 |
Преобразователь RMSL 90° Прямоугольный преобразователь с линейным расположением контактов для измерения прямых трещин (например внутри шпура, внутри труб) К-т. 1 набор запасных контактов (стандартные контакты) |
 |
Преобразователь RMSL-S 0° Линейное расположение контактов для измерения наклонных и прямых трещин. Конструкция преобразователя позволяет производить измерения в труднодоступных местах. К-т. Внешний магнит как второй электрод, кабель и 1 набор запасных контактов (стандартные контакты). |
 |
Преобразователь RMSL-S 90° 90° прямоугольный преобразователь с линейным расположением контактов для измерения наклонных и прямых трещин (например, например внутри шпура, внутри труб). К-т. Внешний магнит как второй электрод, кабель и 1 набор запасных контактов (стандартные контакты). |
 |
Преобразователь RMSL 0° преобразователь с линейным расположением контактов для измерения прямых трещин. Конструкция преобразователя позволяет производить измерения в труднодоступных местах. К-т. 1 набор запасных контактов (стандартные контакты) |
| Специальные преобразователи (все размеры в мм) |
Спецификация |
 |
Специальный преобразователь RMSL 90° 90° прямоугольный преобразователь с линейным расположением контактов для измерения прямых трещин. Со специальным расположением контактов становится возможным измерять трещины с шириной более чем 2,54 мм |
 |
Специальный преобразователь RMSQ 90° 90° прямоугольный преобразователь с квадратным расположением контактов для измерения чрезвычайно малых прямых трещин в очень узких отверстиях. |
 |
Специальный преобразователь RMSQ 0° Квадратное расположение контактов для измерения прямых трещин в труднодоступных местах (например, в глубоких стволах скважин, пазах) |
Данные для заказа
| Порядковый номер | |
| Трещиномер RMG 4015 | 4015.003 |
| Преобразователи(вкл. 1 набор запасных стандартных контактов) | |
| Преобразователь RMSQ 0° | 4418.001 |
| Преобразователь RMSL 0° | 4416.001 |
| Преобразователь RMSL 90° | 4417.001 |
| Комплекты преобразователей (для наклонных трещин) | |
| Преобразователь RMSL-S 0° В комплекте внешний магнит и кабель | 4421.001 |
| Преобразователь RMSL-S 90° В комплекте внешний магнит и кабель | 4420.001 |
| Специальная характеристическая кривая для не ферромагнитных материалов | 4901.001 |
| Принадлежности | |
| RMG стандартный эталон (0-10 мм трещины) | 4720.002 |
| Зарядное устройство для используемых сменных батарей (230 В) | 2806.001 |
| Комплект сменных никель-металлогидридных батарей питания (2х 1,2 В, размер АА) | 6016.001 |
| Внешнее зарядное устройство для никель-кадмиевых/никель-металлогидридных батарей 230 В | 6015.001 |
| Матричный принтер (к-т.: основной блок 230 В, рулон бумаги, лента для принтера) | 6010.001 |
| Кабель RMG 4015 для матричного принтера 6010 | 1657.305 |
| Кабель RMG 4015 для ПК интерфейс RS 232 | 1657.307 |
| Принадлежности для замены контактов преобразователей | 4816.001 |
| Защитная сумка для RMG 4015 | 4825.001 |
| Программное обеспечение | |
| STATWIN 2002 ПО для обработки данных (для Windows 9x/XP/ME/2000/NT4.0) | 2904.001 |
| EasyExport – ПО для преобразования данных (для Windows XP/2000) | 2905.001 |
| Расходные материалы | |
| 8 контактов (стандартные) | 4815.001 |
| 4 контакта (игольчатые) | 4815.002 |
| 4 контакта (самозаворачивающиеся) | 4815.003 |
| Ткань для полировки (5 шт.) для блока управления | 4820.001 |
| Сетевая розетка/зарядное устройство (230 В) для принтера 6010 | 6013.001 |

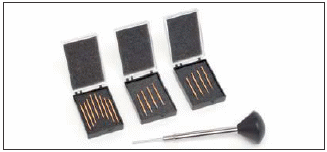

Запасные контакты и принадлежности

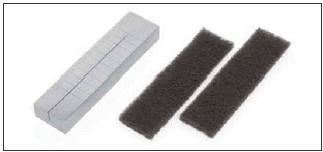

Контрольный блок и ткань для полировки
Поставка в защитном кейсе
